La portance du sol doit être étudiée avant l’installation d’une mini-grue. Un appareil compatible avec la charge, la hauteur et le rayon de travail peut rester inutilisable si ses stabilisateurs transmettent des efforts supérieurs à ce que le terrain, la dalle ou le plancher peut supporter.
L’apparence d’une surface ne permet pas de conclure à sa résistance. Un enrobé propre peut recouvrir un remblai récent, tandis qu’une dalle en béton peut être située au-dessus d’un sous-sol, d’un réseau ou d’une structure dont la capacité reste inconnue.

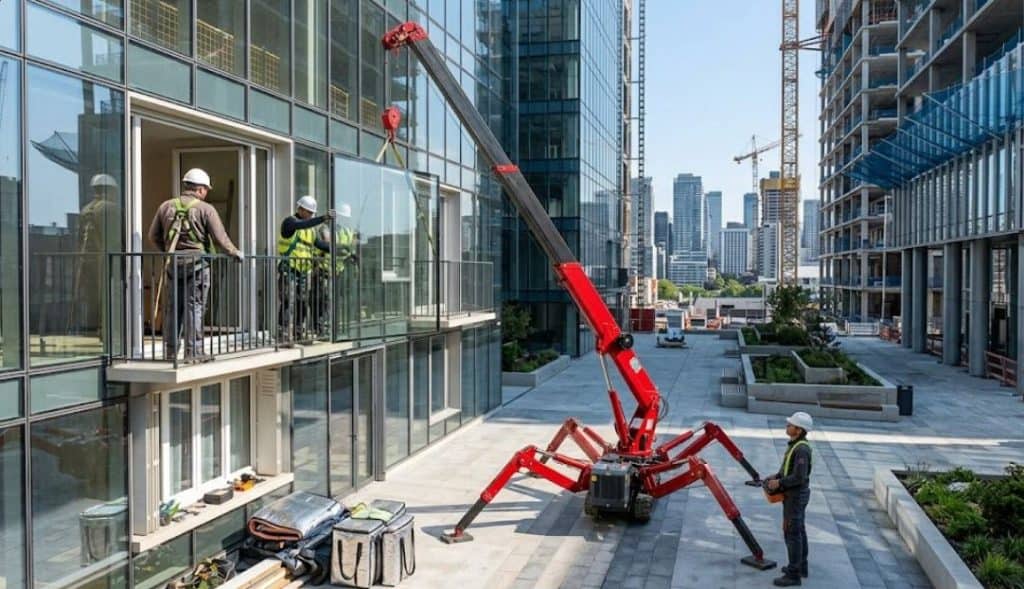

La préparation d’une intervention avec une mini-grue araignée doit donc associer les réactions maximales indiquées par le constructeur, la configuration des stabilisateurs et les caractéristiques vérifiées du support.
La portance doit correspondre aux réactions maximales des appuis
La masse totale de la mini-grue ne suffit pas à évaluer la pression exercée sur le sol. Pendant le levage, les efforts évoluent selon la position de la flèche, le poids suspendu, le rayon de travail et l’orientation de la charge par rapport aux stabilisateurs.
L’effort le plus important peut ainsi se concentrer sur une partie de l’emprise. Il ne faut donc pas diviser simplement le poids de la machine et de la charge par le nombre de stabilisateurs.
Les données nécessaires comprennent :
- la réaction maximale pouvant être transmise à chaque appui ;
- la configuration de déploiement des stabilisateurs ;
- la surface réelle des patins ou plaques ;
- le rayon et le secteur de travail ;
- le poids total suspendu, accessoires compris ;
- les limites d’inclinaison prévues par le constructeur.
Le guide INRS consacré aux grues mobiles précise que la résistance de la surface doit accepter les réactions maximales définies par la notice pour la configuration retenue. Les valeurs propres à une mini-grue doivent toujours être recherchées dans sa documentation constructeur.
Les réactions aux stabilisateurs évoluent pendant le levage
La pression sous les appuis n’est pas nécessairement constante pendant toute l’opération. Lorsque la flèche pivote ou que le déport augmente, la répartition des efforts entre les stabilisateurs peut changer.
L’étude doit être réalisée pour la phase la plus contraignante du déplacement, et non uniquement pour la position de prise de la charge. Le point de dépose peut présenter un rayon plus important ou orienter la flèche vers une zone où le déploiement des stabilisateurs est différent.
La vérification doit notamment prendre en compte :
- la position initiale de la charge ;
- le trajet prévu pendant la rotation ;
- le rayon maximal atteint ;
- l’orientation finale de la flèche ;
- les éventuels changements de configuration ;
- l’accessoire de préhension employé.
La capacité de la mini-grue selon le rayon de travail et la pression transmise au support doivent être analysées ensemble.
Une dalle en béton ne garantit pas une implantation compatible
Une cour, un parking, un plancher industriel ou une terrasse peuvent sembler suffisamment rigides pour recevoir une mini-grue. Leur capacité dépend pourtant de leur conception, de leur épaisseur, de leurs appuis et de ce qui se trouve en dessous.
Sur une dalle portée, plusieurs éléments doivent être identifiés :
- la charge admissible prévue par la structure ;
- la position des poutres, poteaux et murs porteurs ;
- la portée entre les éléments porteurs ;
- le risque de charge ponctuelle ou de poinçonnement ;
- la présence d’un sous-sol, d’un vide sanitaire ou d’un parking ;
- les réservations et ouvertures masquées par le revêtement.
Une indication exprimée en charge uniformément répartie ne valide pas automatiquement un effort concentré sous un stabilisateur. Les réactions aux appuis doivent être transmises au responsable du bâtiment ou à la personne compétente chargée de vérifier la structure.
En l’absence de plans ou de données fiables, l’installation ne doit pas être confirmée sur la seule base d’une observation visuelle.
Remblais, réseaux enterrés et fouilles fragilisent l’implantation
Une surface plane peut recouvrir une zone hétérogène. Les anciennes tranchées, canalisations, regards, caves, cuves, fosses ou réseaux remblayés peuvent créer des différences de résistance entre deux appuis proches.
Les situations à identifier avant l’intervention comprennent :
| Configuration | Point à vérifier |
|---|---|
| Terrain naturel | Nature du sol, humidité et homogénéité |
| Remblai | Composition, ancienneté et niveau de compactage |
| Dalle ou plancher | Capacité structurelle et position des éléments porteurs |
| Voirie ou cour | Réseaux, regards et anciennes tranchées |
| Bord de fouille | Stabilité de la zone et recul nécessaire |
| Sol détrempé | Évolution de la portance après pluie ou infiltration |
Une plaque d’égout, une dalle de résistance inconnue ou une zone située à proximité d’une fouille ne constitue pas un point d’appui à valider sans étude. Les réseaux enterrés doivent également être repérés, car ils peuvent créer une zone de moindre résistance sous le revêtement.
Les plaques de répartition ne renforcent pas le terrain
Une plaque placée sous un stabilisateur augmente la surface de contact et réduit la pression moyenne transmise au support. Elle ne transforme cependant pas un terrain insuffisant en surface automatiquement compatible.
Son choix dépend notamment :
- de la réaction maximale à reprendre ;
- de sa surface utile ;
- de son épaisseur et de sa rigidité ;
- de la nature du support ;
- de la stabilité de la zone sous la plaque ;
- des prescriptions du constructeur.
Une plaque trop souple peut se déformer et ne pas répartir correctement l’effort. Une grande plaque posée au-dessus d’un regard, d’un vide ou d’une zone remblayée ne supprime pas non plus le défaut présent sous la surface.
Il faut également différencier les équipements :
- une plaque de roulage organise le passage d’un engin et protège le revêtement ;
- une plaque de répartition reçoit un effort concentré sous un stabilisateur ;
- un même produit ne peut remplir les deux fonctions que si ses caractéristiques le permettent.
Les solutions disponibles sur la page consacrée aux plaques de roulage pour chantier doivent donc être sélectionnées selon l’usage réel, les efforts transmis et le support rencontré.
Le déploiement des stabilisateurs conditionne aussi la capacité
Les stabilisateurs d’une mini-grue araignée peuvent offrir plusieurs positions selon le modèle. Cette possibilité facilite l’installation dans une cour, contre une façade ou dans un espace encombré, mais elle ne signifie pas que toutes les configurations donnent accès aux mêmes capacités.
Un déploiement réduit peut modifier :
- la zone de travail autorisée ;
- la capacité disponible selon l’orientation ;
- la réaction transmise à chaque appui ;
- l’emprise nécessaire autour de la machine ;
- la configuration de l’abaque à consulter.
La mini-grue doit être installée dans une configuration reconnue par son système de contrôle et prévue dans la documentation constructeur. L’horizontalité demandée par la notice doit également être respectée : une faible inclinaison peut devenir importante lorsque la portée augmente.
L’espace disponible doit donc permettre à la fois le passage de la machine, le positionnement de ses stabilisateurs et l’utilisation de plaques adaptées.
Les conditions du sol doivent rester surveillées
Une implantation validée au début de l’intervention peut évoluer. La pluie, une infiltration, le tassement d’un remblai ou l’enfoncement progressif d’un appui peuvent modifier la stabilité de la machine.
Une nouvelle vérification devient nécessaire en présence de :
- déplacement ou enfoncement d’une plaque ;
- tassement visible autour d’un stabilisateur ;
- apparition d’une fissure ou d’une déformation ;
- écoulement d’eau dans la zone ;
- modification de l’horizontalité ;
- changement de position ou de configuration de la machine.
L’INRS recommande de contrôler le calage lorsqu’une grue reste en place plusieurs heures et de le reprendre si un tassement apparaît. Toute anomalie doit entraîner l’arrêt de l’opération et une nouvelle validation par la personne compétente.
Informations à transmettre avant l’arrivée de la mini-grue
La faisabilité peut être étudiée plus précisément lorsque la demande comprend :
- l’adresse et la localisation exacte de l’implantation ;
- la nature apparente du sol ou de la structure ;
- les plans disponibles de la dalle ou du bâtiment ;
- la présence d’un sous-sol ou d’un vide sous la zone ;
- les réseaux, regards et fouilles à proximité ;
- les dimensions de l’espace réservé aux stabilisateurs ;
- le poids de la charge et des accessoires ;
- la hauteur et le rayon de travail ;
- des photographies de l’accès et de chaque point d’appui ;
- les modifications récentes du terrain ou du bâtiment.
Lorsque la résistance du support reste incertaine, un responsable compétent en structure ou en géotechnique doit confirmer les hypothèses avant l’installation de la machine.
Questions fréquentes sur la portance du sol
Une mini-grue peut-elle être installée sur une dalle en béton ?
Oui, uniquement si la capacité de la dalle est compatible avec les réactions ponctuelles transmises par les stabilisateurs. Son épaisseur, ses portées, ses appuis et la présence éventuelle d’un sous-sol doivent être vérifiés.
Les chenilles suffisent-elles à répartir le poids ?
Les chenilles répartissent la masse pendant le déplacement, mais la configuration de levage peut transférer une part importante des efforts vers les stabilisateurs. Les conditions prévues par la notice du modèle restent déterminantes.
Une plaque de roulage peut-elle servir sous un stabilisateur ?
Pas automatiquement. Elle doit disposer d’une capacité, d’une rigidité et d’une surface adaptées à l’effort concentré. Les caractéristiques de la plaque de protection ou de roulage doivent être vérifiées pour l’usage envisagé.
Peut-on stabiliser une mini-grue sur un terrain humide ?
L’humidité peut modifier la résistance de certains sols et provoquer des tassements. La portance doit être réévaluée selon l’état réel du terrain au moment de l’intervention.
La masse de la mini-grue permet-elle de calculer les appuis ?
Non. Les réactions maximales dépendent aussi de la charge, du rayon, de la flèche, de l’orientation et du déploiement des stabilisateurs. Les données du constructeur doivent être utilisées.
Qui doit confirmer la résistance du support ?
Les caractéristiques de la machine sont fournies par le constructeur ou le prestataire de levage. La résistance d’un terrain, d’une dalle ou d’un plancher doit être confirmée par une personne disposant des compétences et des données nécessaires.
